科凝納米硅溶膠：芯片制造的“拋光大師”
發布時間：2025-02-24 點擊次數：315

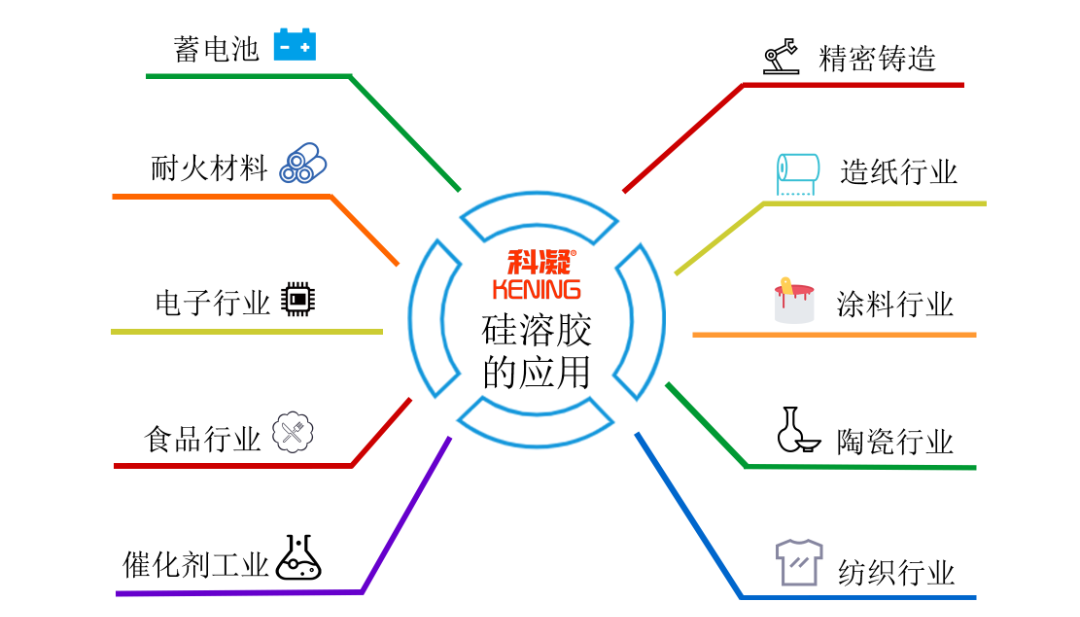

科凝，創造納米新價值
電子芯片晶圓拋光液專用納米硅溶膠
您身邊的硅溶膠專 （尤其是化學機械拋光，CMP） 01 機械研磨作用 -納米顆粒的硬度與尺寸：納米硅溶膠中的二氧化硅（SiO?）顆粒具有較高的硬度（莫氏硬度約7），能夠有效去除晶圓表面的凸起和微小缺陷。其納米級尺寸（通常為10-100 nm）可實現高精度的表面平整化，避免宏觀劃痕。 -均勻接觸：納米顆粒分散均勻，能在晶圓表面形成均勻的機械研磨作用，減少局部應力集中，降低表面損傷風險。 02 化學腐蝕協同作用 -表面活化：在堿性或酸性拋光液中，納米硅溶膠的化學活性較高，能與晶圓表面（如硅、氧化硅或金屬層）發生輕微化學反應，軟化表面材料，加速材料去除。 -選擇性拋光：通過調節溶膠的pH值和添加劑，可針對不同材料層（如SiO?、Si?N?、銅、鎢等）實現選擇性拋光，滿足多層芯片結構的加工需求。 03 高表面質量與平坦化 -亞納米級粗糙度：納米硅溶膠拋光后，晶圓表面粗糙度可控制在亞納米級別（<0.1 nm），滿足先進制程（如3nm、5nm節點）對超平坦表面的要求。 -全局平坦化：通過化學與機械協同作用，消除晶圓表面的微觀起伏（如臺階高度差異），確保后續光刻和薄膜沉積的精度。 04 分散穩定性與工藝可控性 -膠體穩定性：納米硅溶膠通過表面電荷（如負電性）或空間位阻保持分散穩定性，避免顆粒團聚導致劃痕。 -工藝調控靈活：通過調整顆粒濃度、粒徑分布和拋光液配方，可優化拋光速率與表面質量的平衡，適應不同材料層需求。 05 減少次表面損傷 -低應力拋光：納米顆粒的小尺寸和均勻分布減少了拋光過程中的局部應力，降低晶格損傷和微裂紋風險，提升芯片可靠性。 06 環境與成本優勢 -環保性：與傳統拋光漿料（如含鈰或鋁的拋光液）相比，硅溶膠毒性較低，廢液處理更簡便。 -經濟性：二氧化硅原料來源廣泛，成本可控，適合大規模生產。 應用場景有哪些？ 1.硅晶圓拋光：用于單晶硅襯底的初步拋光。 2.介質層拋光：如氧化硅（SiO?）、氮化硅（Si?N?）絕緣層的平坦化。 3.金屬互連層拋光：銅（Cu）、鎢（W）等金屬導線的全局平坦化。 納米硅溶膠通過機械研磨與化學腐蝕的協同作用，實現了芯片晶圓的高效、高精度拋光，是先進半導體制造中不可或缺的關鍵材料。其核心優勢在于兼顧表面質量、工藝可控性和環境友好性，為摩爾定律的持續演進提供了重要技術支持。
